什么是射频同轴负载?射频同轴负载就是射频微波无源器件,它的主要用途是用以吸收射频能量的器件,改善电路的匹配情况,避免出现信号反射和信号干扰,又因其通常被接在电路的终端,又被称为终端负载或匹配负载。

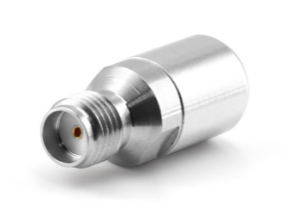

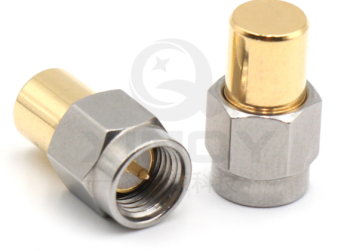

射频同轴负载
射频同轴负载广泛应用在无线通信、卫星通信、雷达、医疗设备等领域,对空置的备用信道和测试端口进行阻抗匹配,用来射频测试和吸收端口射频能量,避免出现信号反射和系统间的信号干扰的现象,以保证设备的稳定性和可靠性。
虽说射频同轴连接器本质上是一个比较理想的50Ω电阻,但它是射频传输系统中重要组成部分之一,射频同轴负载性能的好坏会直接影响整个系统的综合性能。
而且射频同轴负载的设计和制造要考虑诸多因素,像射频范围、材质、阻抗匹配、温度系数等因素,厂家的设计和制作都需要高精度的工艺和设备才能生产出高质量的射频同轴负载。那么要如何选择高性能、高可靠性的射频同轴负载呢?本文结合射频同轴负载的构成以及关键性能指标给你一些选购建议。
一、射频同轴负载的组成和分类
①组成
射频同轴负载通常由内导体、外导体、螺套、宽频电阻器组成。
②分类

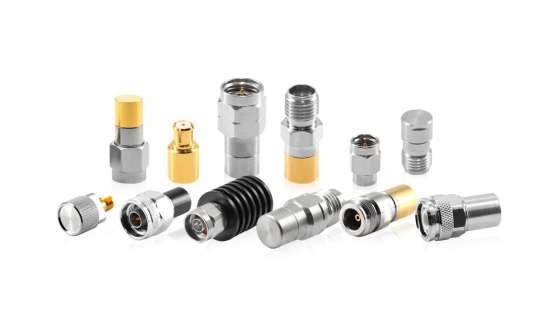

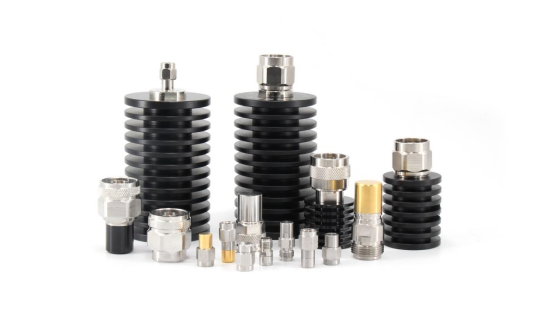

射频同轴负载按功率划分可分为小功率、中功率、大功率,不同的功率覆盖决定了负载的使用场景。以小功率为例,小功率射频同轴负载功率范围在1-2w,涵盖2.4mm、2.92mm、3.5mm、N型、SMA、SMP、TNC各种接头类型。射频同轴负载的种类众多,他们的关键参数也各不一样。
二、射频同轴负载的主要指标
射频同轴负载在现实中应用非常广泛,但由于其型号、种类繁多,许多工程师在选购射频同轴负载都会陷入困难,接下来就介绍一下射频同轴负载的主要性能。
① 阻抗:目前常规的射频同轴负载阻抗是50Ω与75Ω。
② 电压驻波比:是指驻波波腹电压与波节电压幅度之比,此值大于或等于1,此值越小越好。
③ 频率范围:射频同轴负载的工作频率从直流DC开始,工作频率一般取决于负载接口的类型。
④ 工作温度:同轴负载配件之间热膨胀系统的差异会导致器件可靠性降低,使同轴负载的工作性能不稳定,所以要尽可能选能确保器件稳定的温度范围。
⑤ 材质:射频同轴负载中,内导、外导、螺套以及外壳都是金属材质,像黄铜、不锈钢、铍青铜等都是常见的金属材料,各有优势,如:
铍青铜:
铍青铜具有良好的电气性能和热传输性能,有较强的耐腐蚀性以及耐高温性能,常用在接触孔即插孔、弹性插针等地方。
黄铜:
黄铜质地柔软且易于加工,相比铍青铜,黄铜的热接触和导热导电性能更好。同时黄铜对工业、海洋、大气等各种腐蚀性环境有一定的抵抗作用,一般会在其表面电镀金银或镍,提高它的耐腐蚀性,常用在连接器主体、外壳、外导体等地方。
不锈钢:
不锈钢材质稳定性好,熔点高、耐腐蚀且性能优异,一般用在外壳或外导体上。
综上,常见的内导体材质有黄铜镀金、铍青铜镀金,由于铍青铜具有更好的弹性,其应用更为广泛;而常见的外导体材质有不锈钢、铜镀金材质,不锈钢材质更为耐用,但其制造成本高。
所以可以根据不同的应用场景和需求来选配射频同轴负载,如在无线通信系统中,射频同轴负载用于测试和校准无线电设备,雷达系统则是用于吸收雷达发射的能量,选择时需要综合考量各指标性能。
三、射频同轴负载厂家推荐
射频同轴负载的设计和制作都需要高精度的工艺和设备,所以生产商需要有丰富的经验和完善的技术流程才能生产出高质量的射频同轴负载,像芯启源公司,有一批高精尖的专业射频技术开发人员,利用先进的计算机仿真模拟算法及结构优化来完善射频解决方案,技术成熟且技术领先于业内,已经可以媲美国外的高端产品。
同时芯启源甄选了更能满足优异性能需求的高品质材料,比如外导体和螺套都选用不锈钢材质,表面还增加了钝化处理工艺,进一步提高器件抗氧化、耐磨性能,更耐用。同时他们家的射频同轴负载还有着体积小、低驻波、频率宽(可覆盖DC~67GHz)的优势,性能更优异。
以上就是关于射频同轴负载的一些分享啦,有疑问欢迎来评论区讨论。
