射频功分器知识都在这里,太全了!

2023/05/26

功分器全称功率分配器,英文名 Power divider。是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件,也可反过来将多路信号能量合成一路输出,此时可也称为合路器。


通俗地讲,就是功分器可以帮助我们将信号分成多个部分,然后送到不同的地方,比如一个高铁站有很多路轨,而每一路轨都需要有信号来通行,所以我们就需要将信号通过功分器分配到不同的路轨上。


功分器从电路结构上分为两大类:

1.无源功分器,它的主要特点是:工作稳定,结构简单,无需供电;而它的主要缺点是插入损耗较大。

2.有源功分器:内部带放大电路,它的主要特点是:有增益,可弥补线路损耗,降低系统噪声系数。而它的主要缺点是需要外部供电才能正常工作,功率容量较小,只能传递小信号。


在本文中,我们将深入了解射频功分器这个神奇的器件。


一、射频功分器的原理


射频功分器是一种被广泛应用于无线通信系统中的器件,其主要功能是将一个输入信号分成多个输出信号,同时保留原有信号特征。对于无源功分器,其内部原理是采用微带分支线构建分支网络,并利用四分之一波长微带传输线进行阻抗匹配,使得各个端口看过去的阻抗等于50欧,再分路的同时,最高效率地实现能量传输。有源功分器就是在无源功分器基础上加上放大电路,放大后再进行分配。


射频功分器知识都在这里,太全了!


二、射频功分器的设计


由于射频功分器工作频率较高,在器件内部非常容易产生信号反射,降低传输效率,设计人员需要进行阻抗匹配设计,优化端口驻波比。需要设计合适的过渡结构以降低过渡效应引起的信号反射,如同轴连接器到微带线的过渡;合理的阻抗匹配枝节设计,在拓展带宽的同时,尽可能的保持低的驻波比;设计合理的腔体结构,避免在工作频率范围内产生谐振。此外,射频功分器的设计需要考虑线路损耗,需要选择合适的高频板材、使用低损的PCB表面处理工艺等。


射频功分器知识都在这里,太全了!


三、射频功分器应用

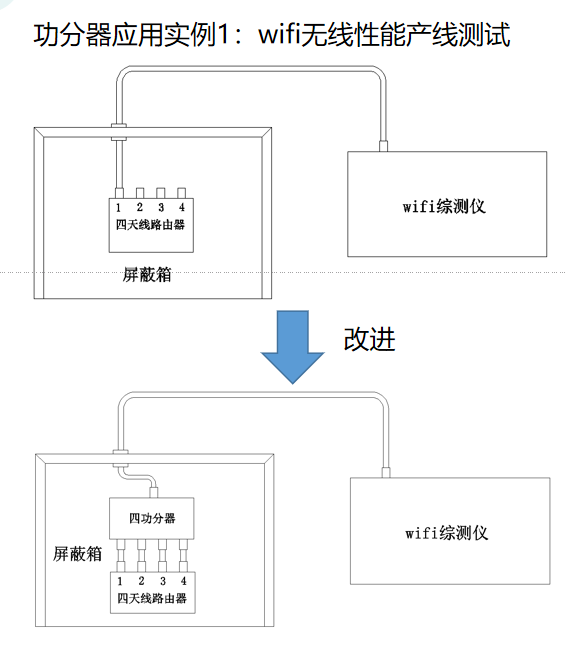

射频功分器在无线通信系统中的重要性不言而喻,它可以在不影响信号质量的情况下,将同一信号分配给不同的天线,实现多天线系统的增益和容错功能,提高无线通信的覆盖范围和可靠性。


此外,它还可以应用于雷达、导航、卫星通信等领域,因为这些系统都需要处理高频信号。


未来,随着5G和物联网技术的普及,射频功分器将应用于更广泛的领域,如智能家居、远程监测等。


射频功分器知识都在这里,太全了!



四、射频功分器选择标准


随着无线通信技术的不断发展和应用,对于射频功分器的要求也越来越高。那么如何选择性能卓越的射频功分器?


 一般来说, 功率分配器的技术指标包括频率范围、插入损耗、支路端口间的隔离度、端口的电压驻波比等。


射频功分器知识都在这里,太全了!


1.频率范围:这是各种射频/微波电路的工作前提,频率范围越宽,适应场景越广,同样功分器设计难度越大,宽带功分器频率范围可覆盖十个甚至数十个倍频程。


2.插入损耗:插入损耗是指信号通过功分器时的信号损耗。在选择射频功分器时,应尽量选择插入损耗低的产品,这样传输质量会更好。


3.隔离度:支路端口间的隔离度是功率分配器的另一个重要指标。如果从每个支路端口输入功率只能从主路端口输出,而不应该从其他支路输出,这就要求支路之间有足够的隔离度。


 4.驻波比:每个端口的电压驻波比越小越好,驻波越小,能量反射越小。


基于以上技术指标,给大家推荐下芯启源的射频分配器,体积小、耐高温;高隔离、低插损、低驻波,能保证信号传输质量。值得一提的是,驻波比很优秀,最大化满足要求较高的应用场景,而且这个品牌的射频功分器有多种接头、频率范围可以选择,能满足涵盖多种射频通讯领域的测试测量使用,产品具有高精度、高可靠性特点,可以定制专业级测试、军品级产品。

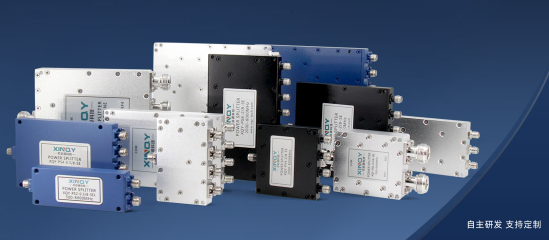

目前芯启源有三种系列射频功分器产品:

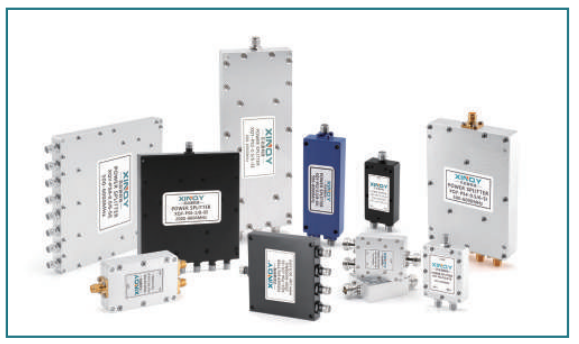

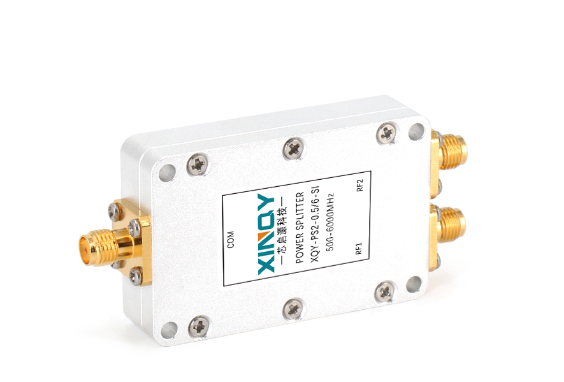

微带系列:主要用于射频通讯类电子产品实验室及生产测试,具有高机械可靠性、耐磨损、耐腐蚀、使用寿命长的优势;其频率范围、接头类型均可定制;

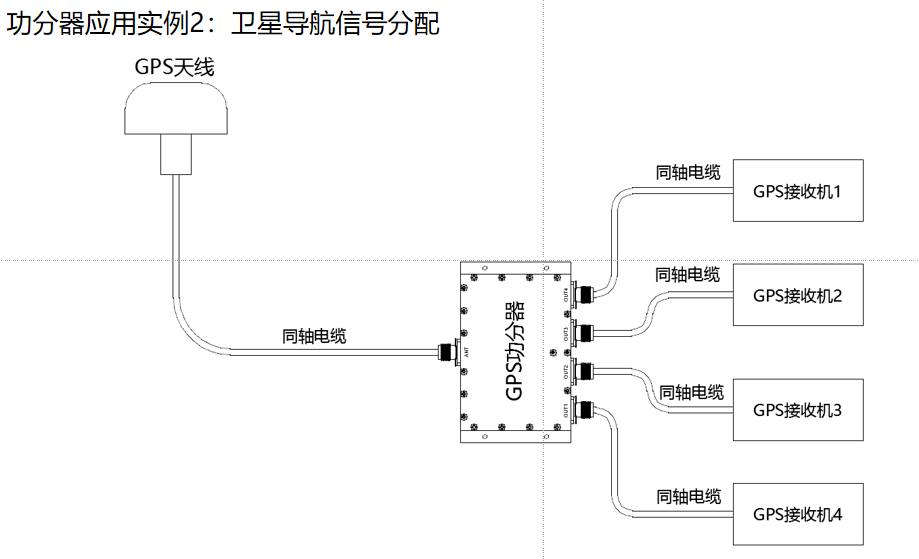

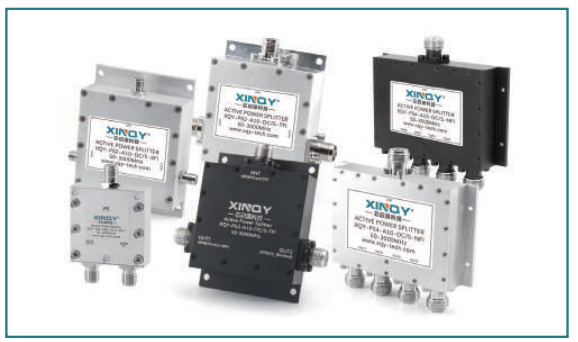

GPS 有源系列:将GPS/Galieo/Gnss信号进行放大并分配输出给多路GPS接收设备,可对GPS有源天线进行直流馈电,多种接头/材质可供选择,支持定制;


射频功分器知识都在这里,太全了!

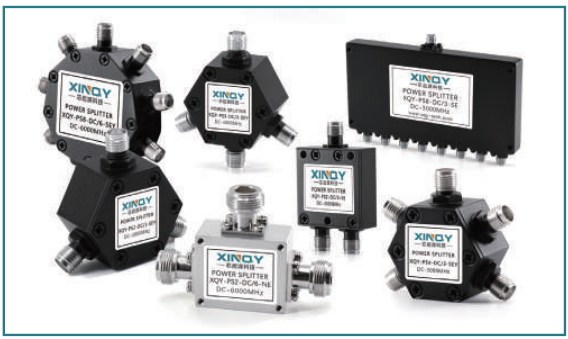

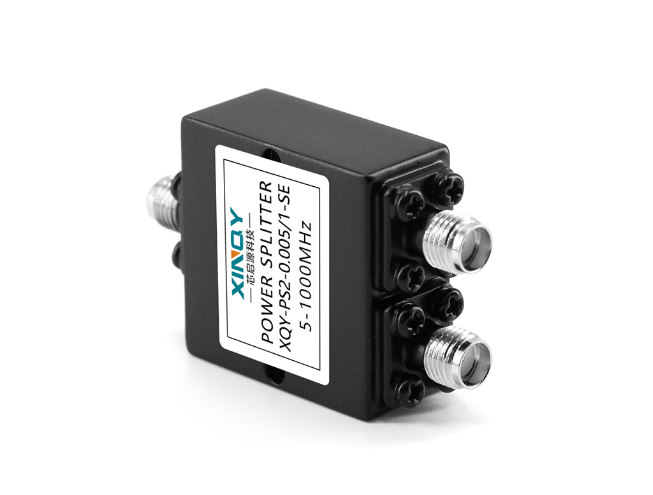

电阻系列:工作频率可低至直流,优异的电气性能满足高精度的测试要求,多种接头/材质可供选择,支持定制。


射频功分器知识都在这里,太全了!


五、射频功分器的未来发展


射频功分器的发展前景非常广阔,随着无线通信技术的不断发展和应用,对于射频功分器的要求也越来越高。另外,在集成电路和微纳米技术的发展下,射频功分器将越来越小型化和集成化,大大降低设备的功耗和成本。
