实用干货!详解射频微波转接器应用及性能指标

2024/01/02

射频微波转接器,也可称为射频同轴转接(适配)器,是一种用来使各种类型的连接器相互匹配的器件,或者说是用于射频连接器和射频设备之间的连接。



射频微波转接器具有小驻波比、小插损的特性,对测试精度要求极高,而且传输频率范围很宽,主要用于雷达、通信、数据传输以及航空航天设备。仪器损坏或测试指标不稳定,多数情况下是转接头损坏或接头不对引起的,所以选择适合应用要求以及高质量射频微波转接器很重要。

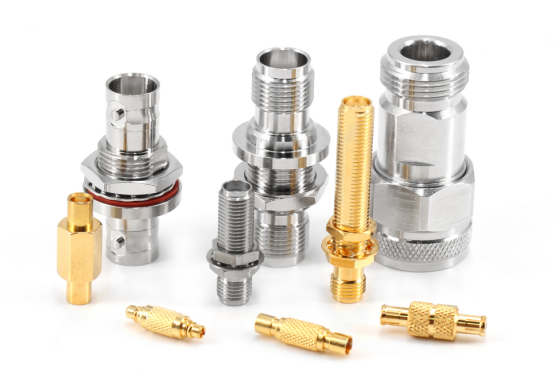

射频微波转接器



本文主要对射频微波转接器类型以及功能应用做专业介绍,以及分享射频工程师或测试人员选择高质量射频微波转接器需要考虑的重要因素。



一.射频微波转接器的类型

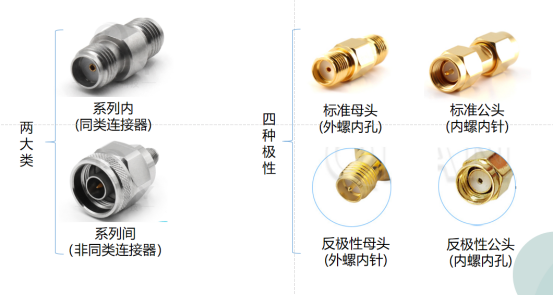

射频微波转接器主要分为两大类,即系列内(同类连接器)和系列间(非同类连接器),能实现各种接头系列间及系列内相互转换。一般来说,可分为四种极性射频微波转接器,包括标准母头(外螺内孔)、标准公头(内螺内针)、反极性母头(外螺内针)和反极性公头(内螺内孔)。

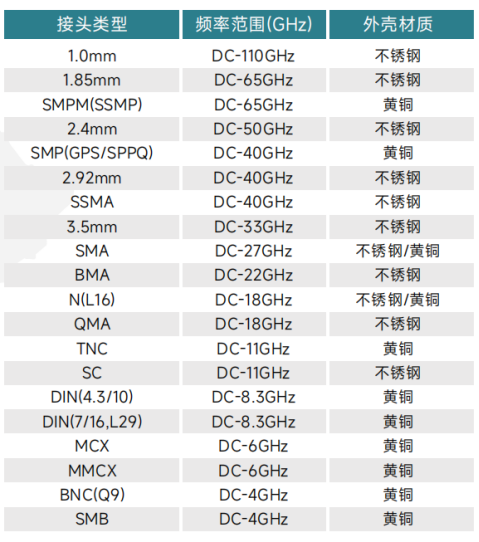

而射频微波转接器按接口类型来分,类型更是繁多,有1.0mm、1.85mm、SMPM、2.4mm、2.92mm、SSMA、3.5mm、SMA、BMA、QMA、TNC、SC、MCX、MMCX、BNC、SMB等。



不同的应用会有不同的要求或需求,大家可以根据您的具体应用需求,选择相应插头类型、极性的射频微波转接器。



二.射频转接器质量的指标



以下这些方面,是射频工程师或测试人员在衡量射频转接器质量好坏的关键性能指标。



1.电压驻波比VSWR:这是评估射频转接器很常见的性能指标。一般来说,VSWR越小,说明产品质量越好,选择时最好保证射频连接器在一定频率范围之内VSWR小于1.2。



2.插损和反射损耗:这两个指标反映了转接器在信号传输过程中的噪声和衰减情况,越低越好。根据实际需求,选择插损和反射损耗较低的转接器,以确保信号质量和传输效率。



通常来说,射频连接器的损耗相对会比较小,如果太大,说明质量有问题。一般在关注的频率范围之内损耗在0.1~0.5dB以内,选择时最好注意下,不要超过这个范围



3.使用(插拔)次数:这里的使用次数,是指插拔多少次之后,连接器的性能发生变化了。一般射频连接器的插拔次数是 500 或 1000次,也会有要求更高的。如何看使用次数呢?建议在特定扭力/扭矩下进行,不然很难保证使用次数的要求。



4.适用应用环境:如果您的应用环境较为恶劣,例如高温、高湿度或震动环境,建议选择符合相关环境标准的转接器,要考虑环境性能(气候类别、密封、盐雾)以及连接器耐久性(机械耐久性、高温耐久性),确保其稳定可靠性能。



5.工作的频率范围:确定您需要转接器覆盖的频率范围。不同的应用会有不同的频率要求,确保所选转接器的工作频率范围与您的需求相匹配。



6.产品标准和认证:了解转接器是否符合相关的国际或行业标准,并查看是否通过了相应的认证测试,这有助于确保转接器的质量和性能可靠。



除了上述指标之外,射频转接器的机械性能(中心接触件的固定性、连接器的机构强度以及振动、冲击等),也是衡量射频转接器质量的指标,大家选择时也要关注下,一般是和转接器所用材质和生产工艺有关。



三.选择业内知名品牌很重要



射频微波转接器作为射频微波信号传输中的重要部件,对于产品的质量和稳定性要求极其高,所以推荐选择知名品牌的产品或有良好信誉的供应商,一方面产品本身性能有保证,而且同时还可以提供更可靠的产品和售后服务支持。



以芯启源举例来说,是专注于射频微波产品及测试测量设备研发、生产和销售的高新技术企业,拥有专业精湛的研发队伍,有获得国家高新技术企业认证及ISO9001:2005质量管理体系等多项专业资质认证。目前,公司已经拥有丰富的相关产品系列,技术水平已媲美国外高端产品。



其推出的射频微波转接器频带宽,频率范围从4GHZ到110GHZ不等,插头类型也有20多种可选,可以为客户提供更多的产品选择性,且驻波比小,插损低,可靠性又高,即使在复杂的测试环境也能正常使用,因此在各大领域都有广泛的应用。






而且采用不锈钢材质,并用精密CNC加工、共晶烧结工艺以及国内领先前沿的SMT生产线,最大化确保产品达到军工级品质要求,机械耐用性能好,重复使用的寿命长,射频泄露较小。还根据用户的不同需求实现小批量快速定制服务。

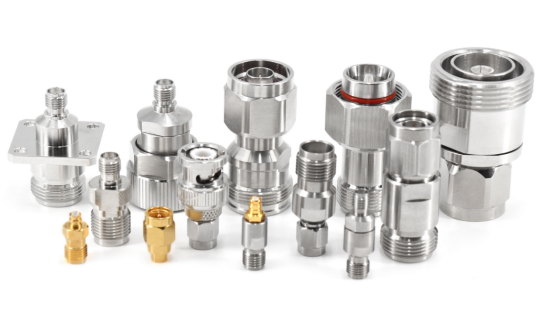

▲系列间射频微波转接器)




▲系列内射频微波转接器)





目前这个公司技术产品有很多客户案例,例如中广核集团、清华大学、广东长虹、中国计量院、中国航天东方红等,客户反馈一直不错,所以还是值得信赖的品牌。



以上是为大家分享射频微波转接器的功能应用及性能指标,如果还有其他关于射频转接器的问题想要了解,可以给小编留言,我们期待与您一起探讨。
