射频微波转接器怎么选?
作为射频工程师和测试人员,在日常的工作过程中,接触最多的设备除了测试仪表、校准件和连接线缆之外,就是各类不同规格的射频微波转接器了。在射频和微波应用领域中,选择正确的转接器十分重要,射频微波转接器的选择关乎我们仪器的测试数据是否精准。那我们要如何选择射频微波转接器呢?下面就由小编来为您详细讲解一下。
射频微波转接器是电子测量中必不可少的重要部件,是被测件与测试仪器的连接桥梁,不仅能实现信号的传递,还在保障通信质量、降低信号损耗这些方面起到了重要作用。在微波领域会用到许多转接器,每种转接器的设计都有着特殊的目的和应用。

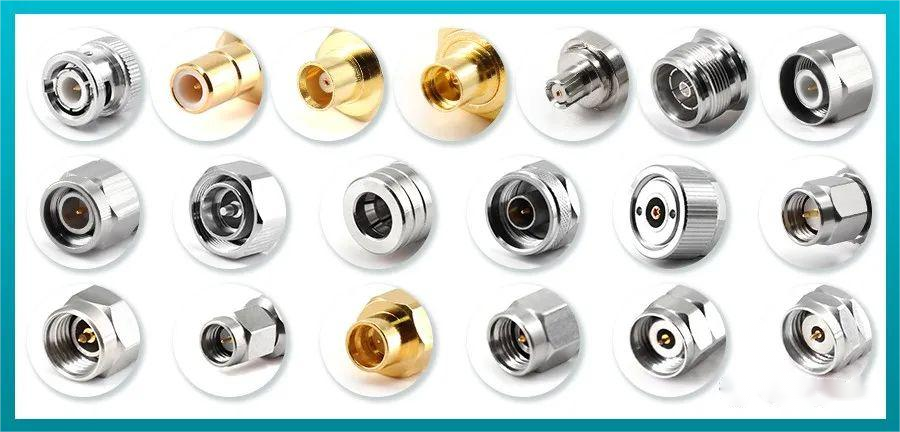

对于测试工程师而言,经常用到的转接器有N型、BNC型、SMA型、3.5 mm、2.4 mm、1.85 mm这几种。我们先来选取一些比较常用的转接器了解一下:

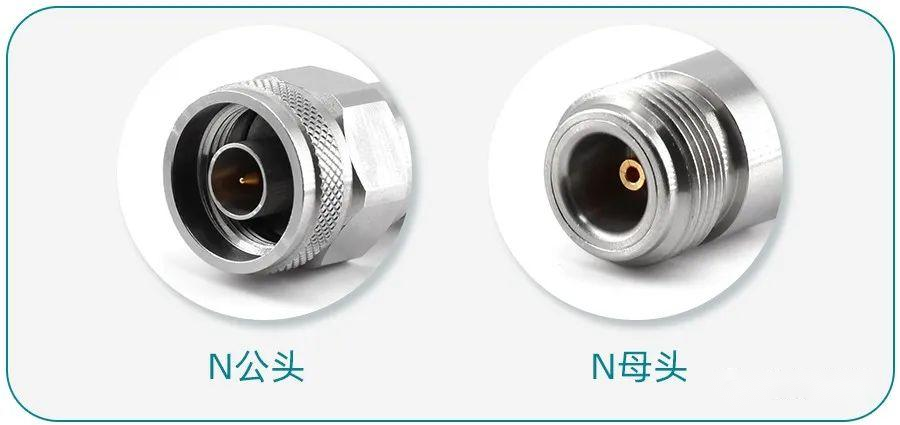

N型同轴转接器
是采用螺纹转接器结构的一种中大功率转接器,具有抗震能力强、可靠性高、机械电气性能好的特点,常用于射频模块的射频连接、避雷器、功分器、合路器等领域。

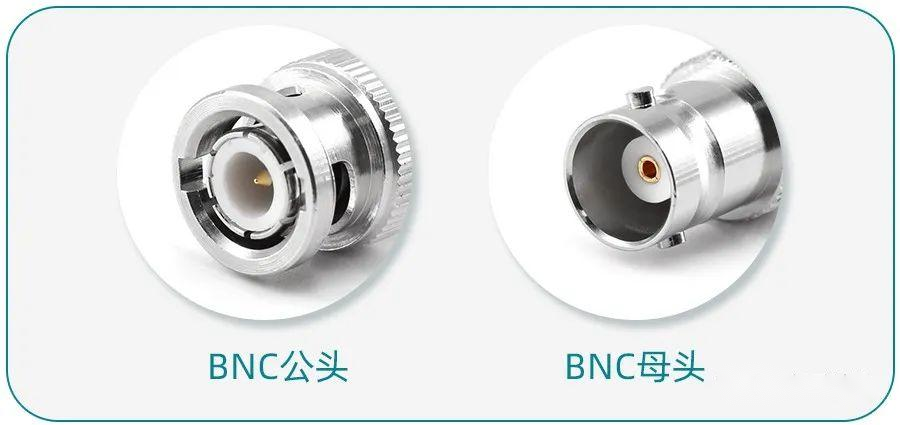

BNC同轴转接器
一种卡口式射频同轴转接器,具有连接快速、接触可靠的特点,广泛应用于无线电设备和电子仪器领域。

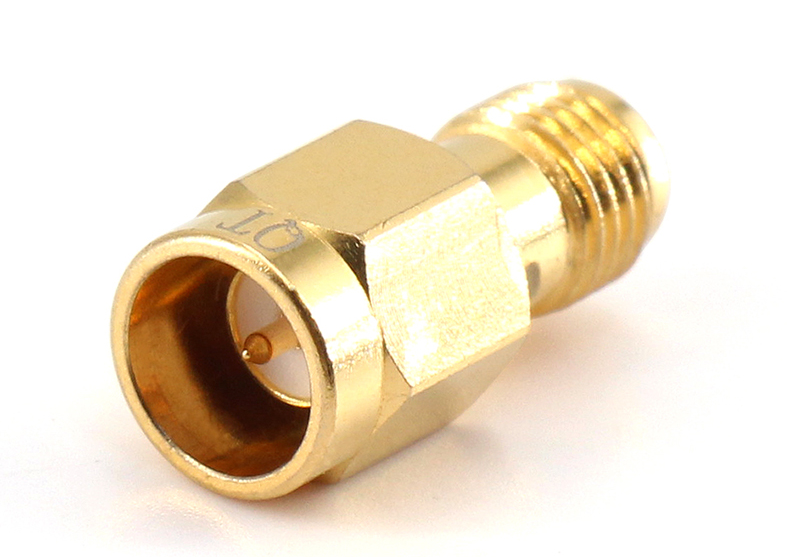

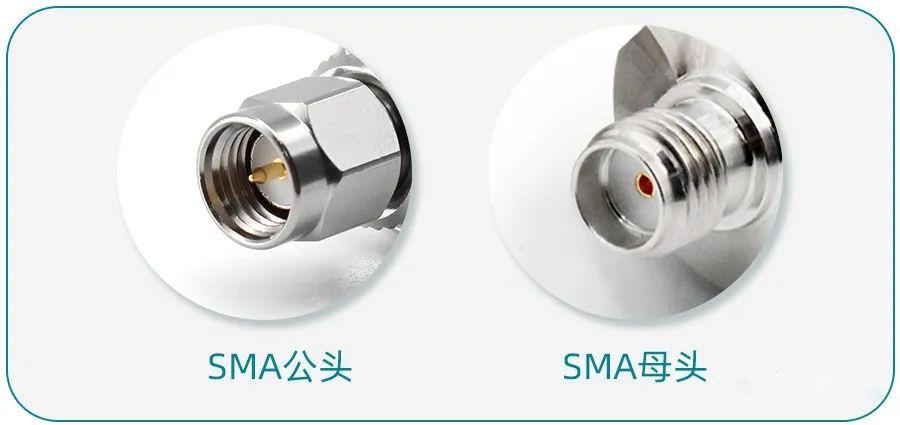

SMA系列转接器
一种应用广泛的小螺纹连接同轴转接器。它具有优良的寿命和高可靠性,广泛应用于微波设备和数字通信。

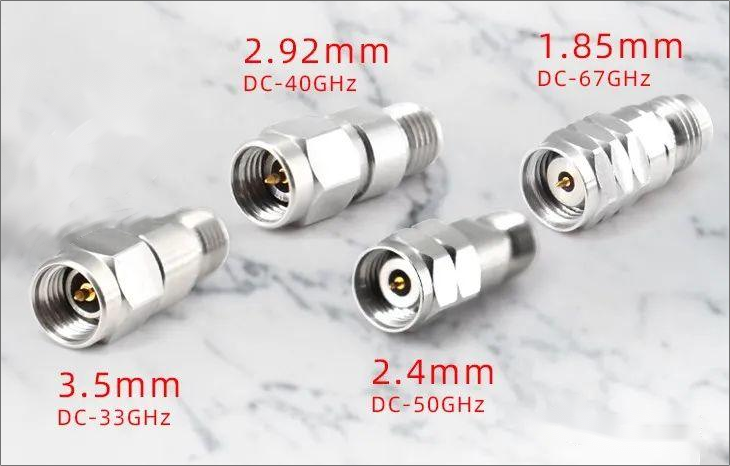

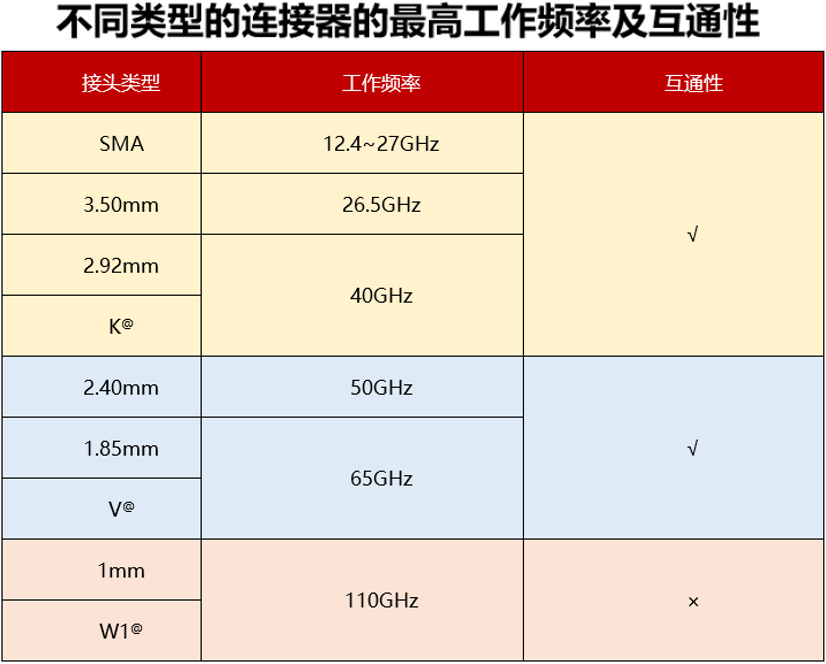

3.5mm、2.4mm、1.85mm转接器
外导体内径为3.5mm、2.4mm、1.85mm特性阻抗为50Ω的转接器。2.4mm和1.85mm它们的内径尺寸更小,所以工作频率更高,这两种转接器之间机械兼容可以互连。且2.4mm和1.85mm转接器电气性能、使用寿命均高于SMA转接器,因此较适合于测试行业使用。
选择射频微波转接器要考虑哪些因素?
阻抗:与其他的微波器件一样,特性阻抗是一项基本指标,转接器特性阻抗有50Ω和75Ω两种,几乎所有的射频转接器都是标准的50Ω阻抗,唯一例外的是75Ω电视系统的转接器。
频率范围:射频工作频率从0Hz开始,分为几个档次,转接器的频率范围一定要关注,一般来说,外导体的尺寸越小,转接器的工作频率就越高。
插入损耗:插入损耗是转接器的一个重要指标,正常转接器的插入损耗在0.1-0.5dB之间,如果插入损耗太大不建议选择。
电压驻波比:电压驻波比是评估射频微波转接器的最重要的指标之一,通常用电压驻波比来衡量转接器的优劣。一般情况下,电压驻波比的范围应保证在1.2以内。但并不是一定要达到1.2.有的则是在1.5或者2以下都是满足要求的。
除了要注意以上的电气性能外,转接器的可靠性、稳定性以及耐久性都是需要考虑的因素。综上可以看出,只有优质的制作和生产工艺才能制造出符合各项指标和特性的转接器,这对转接器制作商的技术实力和制造工艺有较高的要求。
要选择符合高标准的转接器制造商,推荐芯启源科技公司,他们一直致力于射频微波电子器件的开发制作,拥有一批高精尖的专业射频技术开发人员,其推出的射频微波转接器有着以下优点:
稳定性高:芯启源科技推出的射频微波转接器外壳采用黄铜材质,表面增加了镀金处理工艺,能通过48小时盐雾测验,具有较高的可靠性,可以让转接器在恶劣的环境下还能保持稳定的信号传输和连接状态,具有更高的稳定性和可靠性,能够满足高端的应用场景需求,广泛应用在军工、航空航天、雷达卫星、无线通信等领域。
使用寿命长:芯启源科技推出的转接器结构稳定,导体材质选用金属镀金工艺,使用寿命更在500次以上。
驻波比优异:芯启源科技转接器驻波比在1.2:1.同时插入损耗为0.21dB,性能优异。
同时为了保证转接器的使用稳定性,确保其在各种不同的环境下也能正常工作,芯启源科技也对此进行了优化,使其能在-55℃~+165℃的环境下正常工作。
总的来说,射频微波转接器是重要的信号传输连接器,应用非常广泛,在选择转接器时,要根据具体的应用场景、综合各项指标进行选择。
