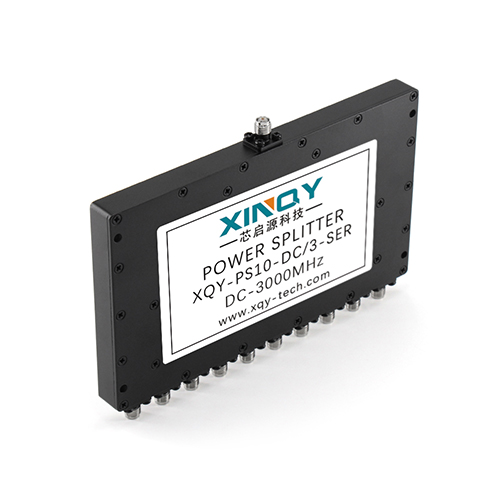

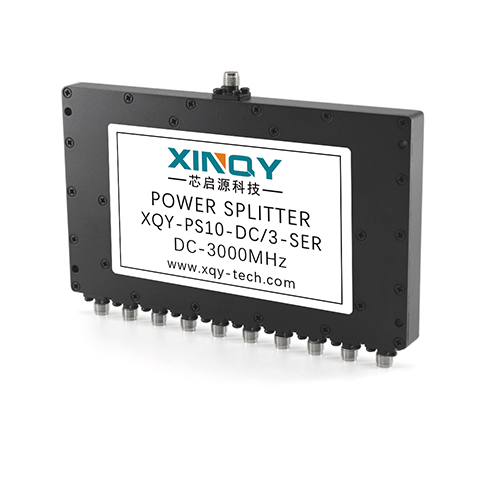

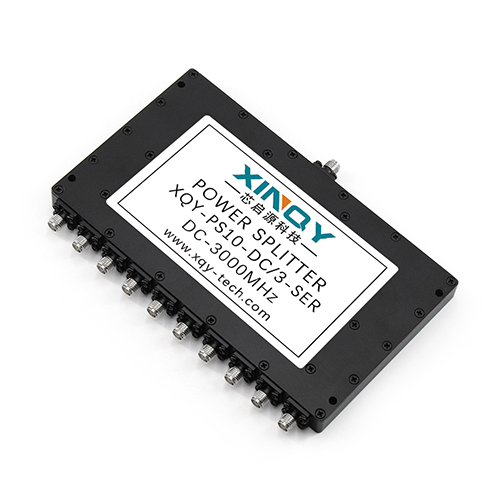

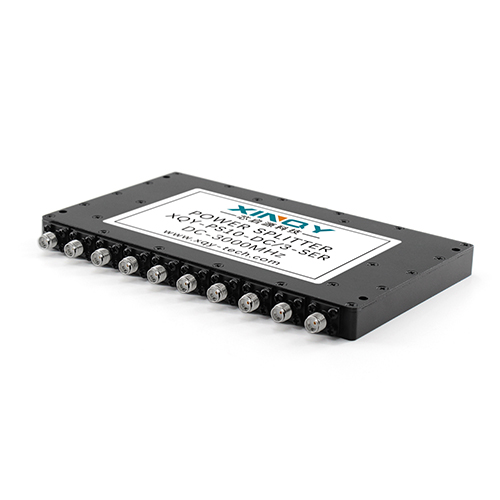

一分十功分器/合路器

XQY-PS10-DC/3-SER

【产品名称】一分十电阻功分器/合路器

【频率范围】DC~3000MHz

【接头类型】SMA型母头-不锈钢

【表面处理】黑色烤漆

【外形尺寸】85*148*12mm

【定制服务】连接器类型、频率均可定制

 详情内容请向下滑动查看↓↓↓






详情内容请向下滑动查看↓↓↓

产品手册下载

产品规格书点击下载
订购咨询 关注芯启源
快速下单

产品指标

项目/Project指标/Indicators
频率范围 Frequency Range

DC~3000MHz

插入损耗 Insertion Loss≤23.5 dB
合路端驻波 Combined port VSWRTyp.1.16 / Max.1.25
分配端驻波 Distribution port VSWRTyp.1.18 / Max.1.30
隔离度 IsolationTyp.25dB / Min.14dB
幅度平衡 Amplitude Balance
≤ 0.8dB
相位平衡 Phase Balance±15°
阻抗 Impedance50 Ohms
端口接头 Input/Output ConnectorsSMA-Female
承受功率 Power Rating2W
工作温度 Operation Temperature-35℃ ~ +75℃
表面处理 Surface Finishing黑色烤漆 Black Paint
外形尺寸 Outline Dimensions85*148*12mm
重量 Weight180g

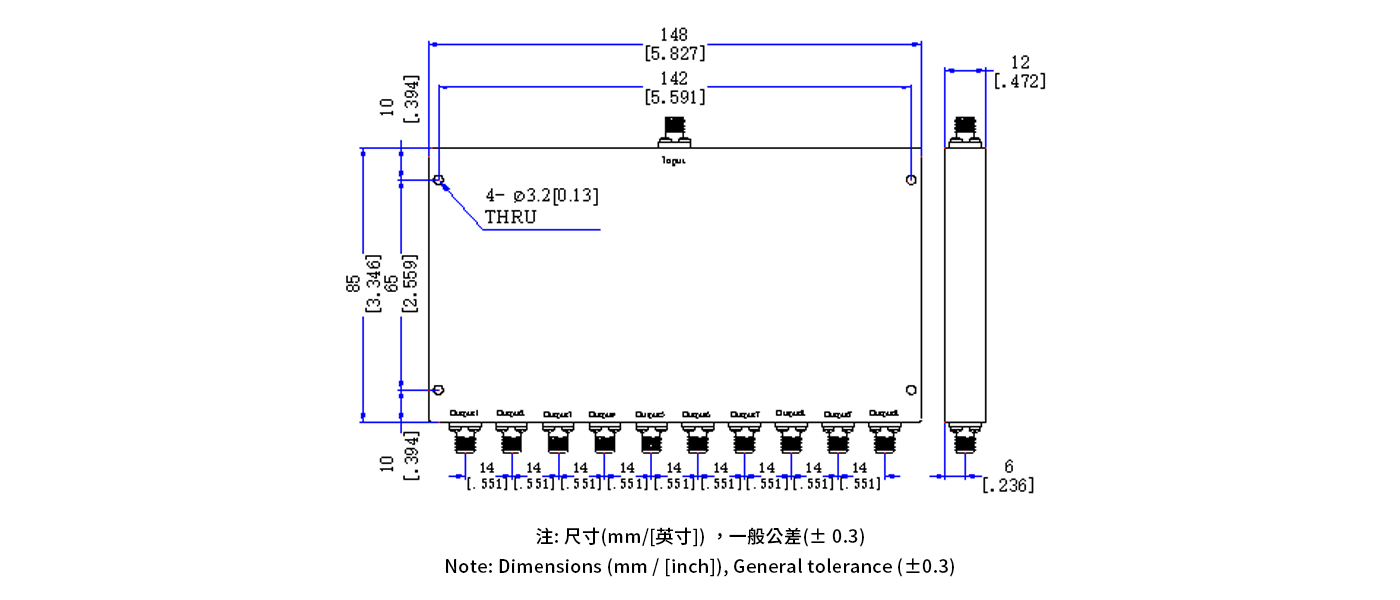

产品规格


产品细节

  • 产品优势

    产品内部釆用优质高频板材以及精密的内腔设计,完全自主设计研发、生产,指标优异、低驻波、低插损、高隔离、耐腐蚀、高机械可靠性

  • 外壳工艺

    外壳釆用黑色烤漆工艺,具有较高的机械可靠性、耐磨 性、耐腐蚀性

  • 连接器

    自主研发设计、生产的高频不锈钢连接器,耐磨损、耐腐 蚀、使用寿命长

  • 指标定义

    可定制频率范围、插入损耗、驻波比等指标,可定制连接器类型
