GPS功分器性能参数有哪些?如何衡量好坏?

2024/01/06

功分器全称功率分配器,是一种能将一路输入信号能量分成两路或多路输出相等或不相等能量的器件,也可反过来将多路信号能量合成一路输出,此时可也称为合路器。



功分器主要应用于无线通信、雷达、导航、卫星通信等系统需要处理高频信号的领域。在无线通信系统中的应用较为广泛,也十分重要,可以在不影响信号质量的情况下,将同一信号分配给不同的天线,实现多天线系统的增益和容错功能,以此提高无信通信的覆盖范围和可靠性。

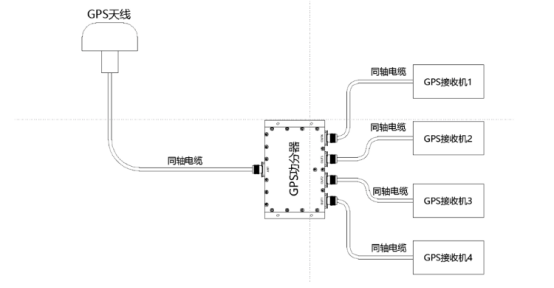

而GPS功分器是用于全球定位系统(GPS)应用设备,是通信系统里很常见的器件,将接收到的GPS信号以可控方式传递给不同的输出通道。GPS功分器的性能和稳定性,对于确保准确可靠的信号传输至关重要。




那么,工程师如何选择GPS功分器?主要看哪些关键性能参数?具体如何衡量质量好坏或更适用?今天一文带您了解。



一.GPS功分器性能指标



更好的性能通常意味着更准确和更可靠的信号传输,GPS功分器的性能技术指标主要包括频率范围、插损耗、支路端口间的隔离度、端口的电压驻波比、带内平坦度等。



(1) 插入损耗:是指功分器输入端口和输出端口之间的信号损耗。一般来说,插入损耗越低,意味着其传输质量越好。



(2) 频率范围:这是各种射频/微波电路的工作前提。频率范围越宽,适应场景越广,同样功分器设计难度也越大,宽带功分器频率范围可覆盖十个甚至数十个倍频程。



(3) 隔离度:是指功分器输出各端口之间的信号隔离程度。如果从每个支路端口输入功率只能从主路端口输出,而不应该从其他支路输出,这就要求支路之间有足够的隔离度。



不同的功分器隔离度要求不同,二、三、四功分器隔离度分别约为:18~22dB、19~23dB、 20~25dB。一般来说,隔离度越高,抗干扰能力越强,传输质量就越好。



(4) 驻波比:是指输入/输出端口的匹配情况。由于功分器工作频率比较高,在器件内部非常容易产生信号反射,在一定程度上会降低传输效率,所以设计人员需要进行阻抗匹配设计,以优化端口驻波比。



每个端口的电压驻波比越小越好,因为驻波越小,能量反射越小,传播效率也就越高。



(5) 带内平坦度:指的是在整个可用频段内插损(含分配损耗)的最大值和最小值之间的差值,一般为0.2~0.5dB,数值越低,说明传输越平稳可靠。



二.GPS功分器厂家推荐



GPS功分器应具备高度的可靠性和稳定性,尤其在复杂的环境条件下,所以大家选择GPS厂家时一定要谨慎,合作前检查厂家的声誉和产品质量,了解其他客户的评价和反馈,以确保所选的GPS功分器的可靠性。



此外,建议还要看GPS厂家是否具有良好的技术支持和售后服务,这个因素也是很重要的,如果您在使用过程中遇到问题或需要帮助,可以及时得到支持和解决。

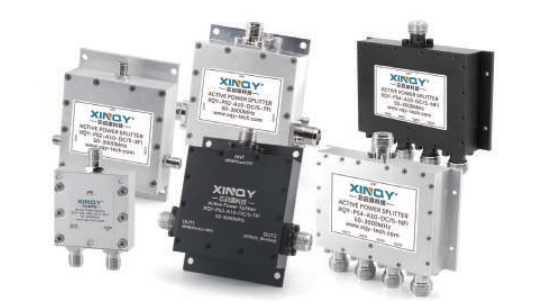

国内GPS厂家芯启源做得还不错,在功分器设计和制造上,充分考虑插损、支路端口间的隔离度、端口的电压驻波比、带内平坦度等关键参数,严选高品质材质以及工艺技术达到国际先进水平,确保功分器在不同环境和工作条件下的可靠性和性能一致性。



例如,GPS功分器产品内部釆用优质高频板材以及精密的内腔设计,完全自主设计研发、生产,产品具有低驻波、低插损、高隔离等优异指标,而且外壳采用烤漆工艺或喷砂本导工艺,具有较高的机械可靠性、耐磨性、耐腐蚀性,不但性能稳定可靠,而且使用寿命更高。




此外,还具有三个差异化优势:能将GPS信号进行分配并放大输出给多路接收,对微弱信号分配更有优势;可对GPS有源天线进行直流馈电;支持定制,多种插头、材质、频率范围可供选择,满足不同场景条件下的功能需求。





总结来说,GPS功分器能够分配和传递GPS信号,支持多天线接收和同步处理,大幅提高了接收性能和系统可靠性。但为了达到更好的传输效率和信号传输质量,在GPS功分器选择上,建议多比较各个厂家的性能指标,多看看客户对厂家的评价,以保证产品的优势性能,提升自身企业的市场竞争力。



关于GPS功分器性能参数以及如何选择,今天我们就分享到这里,如您还有其他疑问,欢迎留言区评论,我们必定第一时间内解答。
