VNA测试电缆该怎么选择?
同轴电缆组件是少数经过验证能用于射频、微波、毫米波领域里可靠性解决方案的组件,应用范围非常广泛,且同轴电缆应用种类繁多,根据不同的测试需求有相配套的同轴电缆组件。
而随着如今现代技术的发展,元器件的类型越来越复杂,应用场景也逐渐繁多,对于测试的要求也逐渐严苛,同轴电缆作为测试设备准确性的基础,也面临着诸多的挑战。而为了高精度测试需求(如为满足卫星、无线通信领域等高精度测试),VNA测试电缆则应运而生。
VNA测试电缆是一种常见的高精度系统测试设备,常常与矢量网络分析仪、扫频仪等测试设备配合使用。而VNA测试电缆可根据其测试精密程度,分为两大类:
1、低损耗VNA测试电缆
低损耗测试电缆顾名思义就是损耗低的同轴电缆,该类型电缆采用小体积铠装结构,具有更轻的重量,更小的弯曲半径和弯曲应力,除此之外该系列电缆还有很好的柔韧性和耐磨性,稳定性很不错,适用于工程测试应用、导航、跟踪等系统的测试。
2、高性能VNA测试电缆
高性能VNA测试电缆是针对矢量网络分析专用的测试电缆,具有极为稳定的电压驻波比和插入损耗,拥有优异的机械相位稳定性和坚定可靠的机械结构,可承受多次的弯曲、挤压和拉伸等外力,保持可靠的稳定性。
而VNA测试电缆因其高要求的测试需求,也成为所有电缆组件中最难制造的同轴电缆,同时也是所有电缆组件需求中要求最高的一种。同时测试电缆需每天被频繁使用,其性能和可靠性将会直接影响测试结果,所以VNA测试电缆是确保测试获得高精度测量结果的关键。
那么要如何选择VNA测试电缆呢?

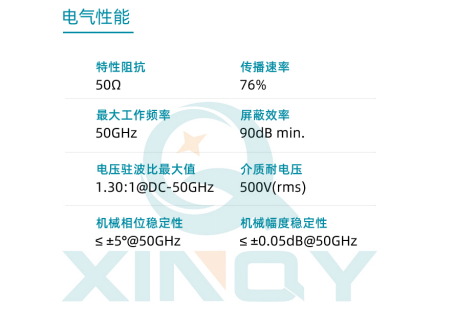

在选择VNA测试电缆时,需要考虑多重因素,如特性抗阻、屏蔽效率、驻波比以及相位稳定性和幅度稳定性等关键指标,了解上述指标以及其性能对于选择VNA测试电缆组件是十分有益的:
特性阻抗
电缆的特性阻抗与其内外导体的尺寸之比有关,同时也和填充介质的介电常数有关,其中与阻抗相关的重要因素是电缆内导体的外径(d)和外导体的内径(D),绝大部分应用于通信领域的射频电缆的特性阻抗是50Ω。
驻波比
电缆组件中的阻抗变化将会引起信号的反射,这种反射会导致入射波能量的损失。所以测试电缆的驻波比越小,说明电缆生产的一致性更好。
插入损耗
电缆的损耗由介质损耗、导体(铜)损耗和辐射损耗三部分组成。大部分的损耗转换为热能。导体的尺寸越大,损耗越小;频率越高,介质损耗也越大。
综上可以看出,VNA测试电缆的设计和制作都需要高精度的工艺和设备,所以生产商需要有丰富的经验和完善的技术流程才能生产出高精度的测试电缆,像XINQY公司,有一批高精尖的专业射频技术开发人员,利用先进的计算机仿真模拟算法及结构优化来完善射频解决方案。XINQY一直致力于高可靠测试电缆组件的开发,其推出的VNA测试电缆组件,具有超柔的性能,有着稳定性高、屏蔽效率强以及稳定的稳幅稳相的性能,可以说在性能和可靠性方面,树立了行业的新标杆!

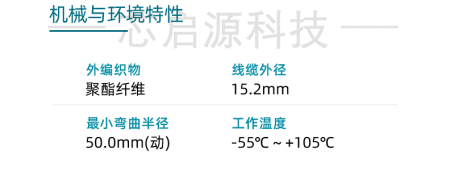

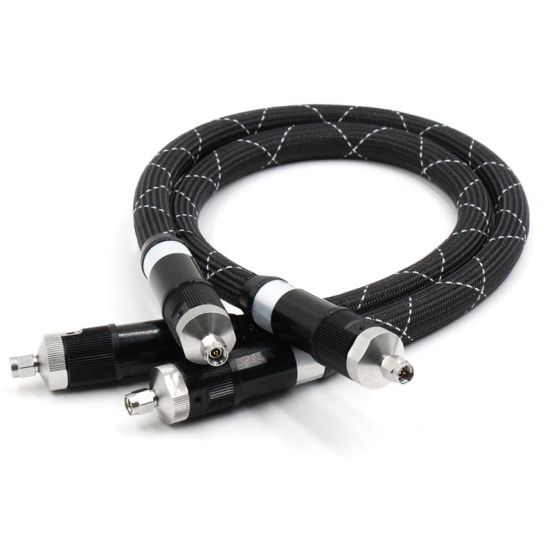

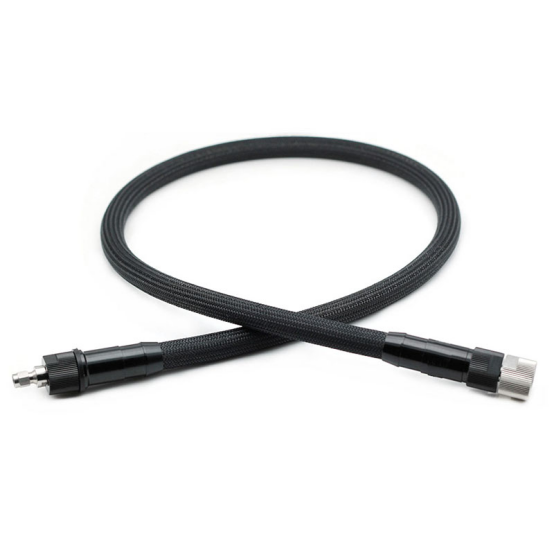

XINQY推出的VNA专用测试电缆组件采用VNA专用的系列接头以及不锈钢材质防压防扭曲,有着结构可靠、性能稳定,具有抗压抗扭、测试精度高的特点,同时XINQY的VNA专用测试电缆外编织物采用聚酯纤维材质,让其有使用寿命更长的优势!
同时为了保证测试电缆能在各种不同的环境下正常工作,XINQY也对测试电缆进行了优化,其能在-55℃~+105℃的环境下正常工作,避免电缆在极端温度下出现热胀冷缩的现象,以保证测试的准确。

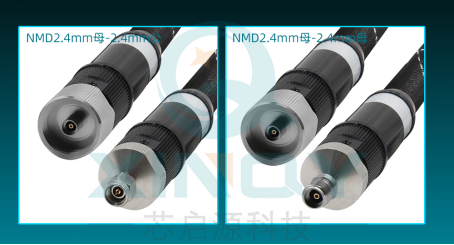

此外,XINQY推出的一系列精密VNA测试电缆品种齐全,包括N、NMD、3.5mm、2.92mm、2.4mm等各种型号,产品覆盖DC~50GHz频率范围,电压驻波比小,损耗低,测试精度高,适用于各类高精密测试需求, 是VNA测试电缆高性能、低成本的最佳解决方案!
