突破单点故障设计难题,智能有源功分器备受市场青睐!

2024/02/29

  GPS二代有源功分器是一款专业级的覆盖全卫星导航频段的有源功率分配器。它能将一个天线信号分配至多个接收设备,具备一定的功率增益,可有效弥补线路损失,支持GPS/QZSS-L1/L2/L5.QZSS-L6.GLONASS-G1/G2/G3.BeiDou-B1/B2/ B2a/B3.Galileo-E1/E5a/E5b/E6.NavIC-L5.NavIC-L5及L波段。


  全球卫星导航系统已成为安全、安保、定时和基础设施应用的关键组成部分,所有这些都需要非常高的可用性,因此弹性容错组件对于避免服务中断至关重要。而目前一代全球卫星导航系统的有源功分器设计存在单点故障的难题


  只有一个连接的接收器为功率分配器和天线供电。一旦此接收器出现故障或拔出插头,则所有连接的接收器都会出现故障,极大地影响了全球卫星导航系统的正常运行的稳定性。



  目前市场上出现一种用于全球卫星导航系统的智能有源功分器,突破了上述提到的有关设计造成的设备或系统单点故障问题,我们具体来分享下。


  1.连收多个接收设备,端口切换智能

  这种新一代智能有源功分器可以接受多个接收设备的直流,而且对于直流端口的选择很智能,如果接有外部的直流端口,并且该端口已接入位于3.3 V~28 V范围内的电压,则优先使用该外部直流端口进行直流供电。


  然而,一旦外部直流端口失去连接或者其端口电压小于3.3V或大于28V,则功率分配器内部自动断开该外部直流端口的供电。此时,功分器的直流供电将切换到使用端口OUT1的直流进行供电。


  如果OUT1端口所连接的设备断开或者其端口电压小于3.3V或大于28V,则功率分配器将切断OUT1端口的直流供电,并切换至下一个端口,即OUT2端口进行直流供电。


  依此类推,优先级外部供电端口最高,OU1~4优先级依次降低,直至功率分配器选择到合适的直流供电端口。


  所以,全球卫星导航系统应用这种智能功率分配器,能够避免出现因一路设备失去连接导致所有设备断联的情况。


  2.低功耗,节省不必要的电能损耗

  一般来说,有源功分器消耗能量大,而新一代智能有源功分器能耗较低。如果天线失去连接或者不再消耗电流(低于2mA),则有源功分器进入低功耗状态。当天线重新连接并恢复正常时,功率分配器将被重新唤醒,进入正常工作状态,在一定程度上减少了系统运行的能耗。

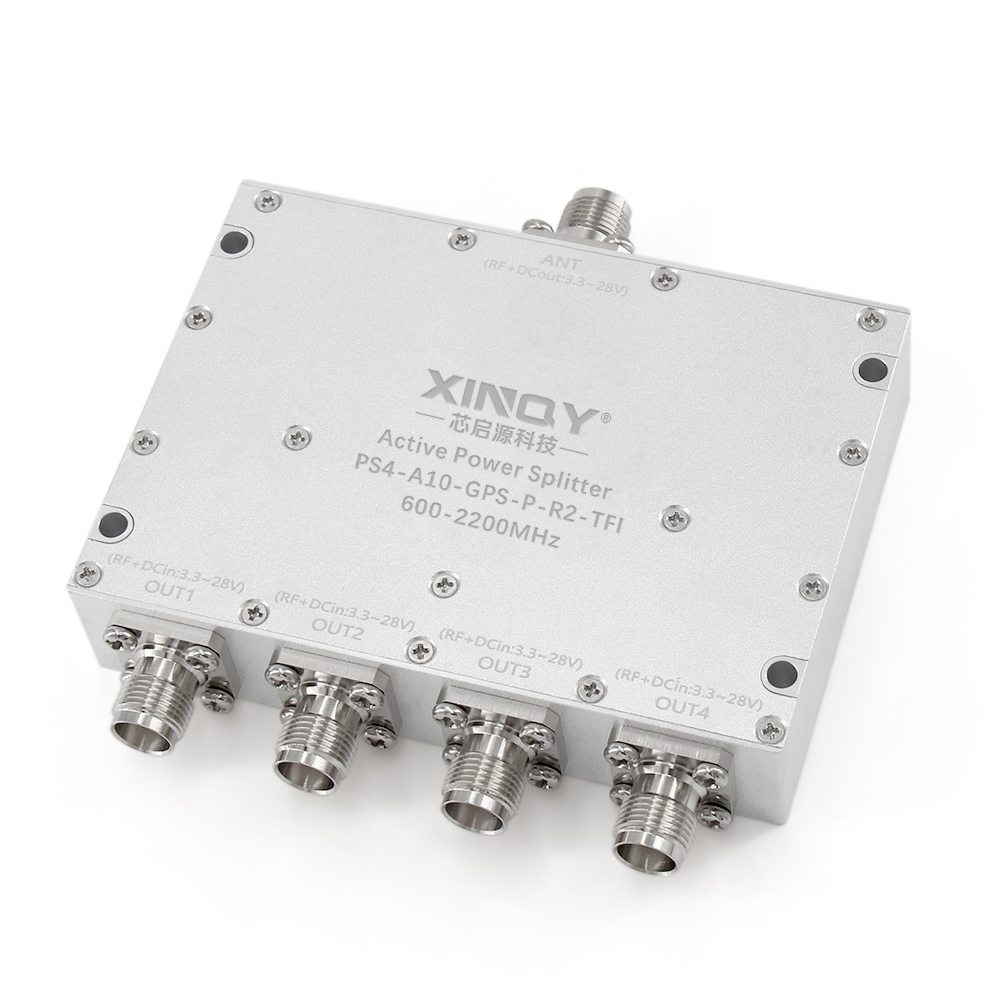

  专注于射频微波产品研发生产的高新技术企业芯启源科技,他们研制的专业级的覆盖全卫星导航的智能有源功分器,就具备上述提到的两大功能,无需额外隔直,就可以接受来自所有接收设备的直流输出,还可以自动选择直流供电端口,称得上是颠覆全球卫星导航系统的革命性技术。


  在选择有源功分器时,除了考虑上面我们说的直流供电功能因素外,还要注意比较关键的性能参数,包括频率范围、额定功率、插入损耗、隔离度以及驻波比。如何衡量呢?


  频率范围是各种微波/射频电路工作的前提,有源功分器应具备宽带的频率特性;额定功率很关键,通常以最大输入功率(假定阻抗匹配条件下)及最大内部负载耗散(内部端接的额定功率)来定义。

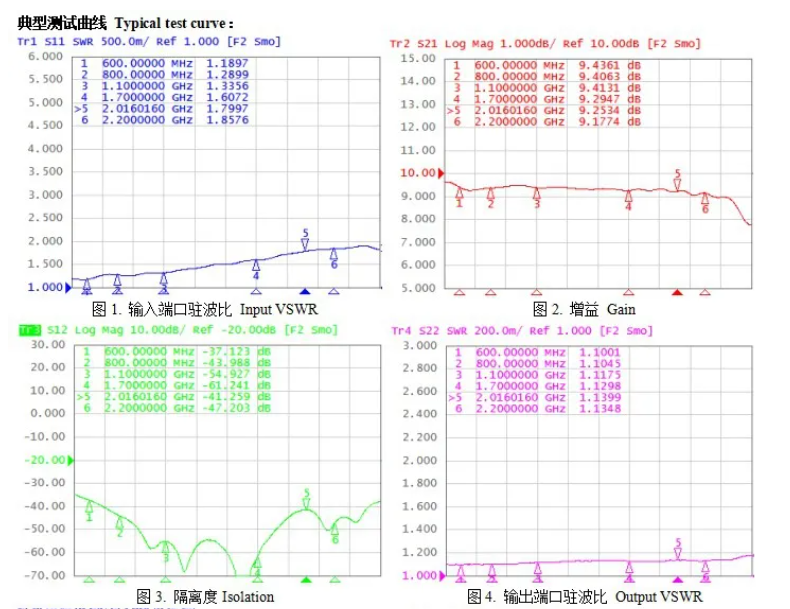

  在系统工程中,插入损耗越小越好;隔离度越大,表示功分器各输出端之间的相互影响、干扰小,一般要求功分器的隔离度为20dB; 驻波比是衡量分配网络传输质量的重要指标,它表示阻抗匹配程度,每个端口的电压驻波比越小越好。



  噪声系数越低,有源功分器的性能越好,选择时需注意噪声系数与设计要求的匹配;选择具有较好线性度的有源功分器,以确保信号在整个功分器范围内传输时不失真。

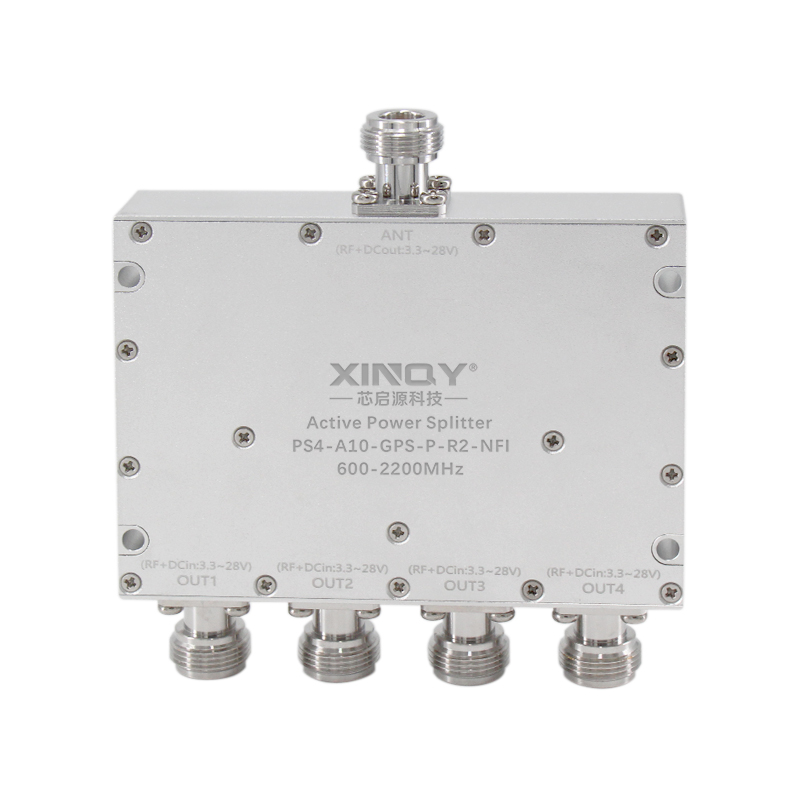

  我们上面提的芯启源科技这家公司,据了解,他们推出的智能有源功分器,具有四大优势:1》支持4路接收设备;2》同轴馈电;3》健壮性设计;4》适合恶劣环境使用。


  其智能有源功分器具有高隔度、低插损、低驻比等优势特点,在噪声系数、隔离度和线性度方面提供了同类产品中最佳的性能,确保高精度高可靠。



  此外,它使用了军品级铝制防腐蚀外壳,坚固、紧凑、重量轻。该有源功分器最高可支持IP67的防水特性,比较适合恶劣环境使用。


  芯启源科技一些关键技术已达到国际领先水平,而且有很多年丰富的行业生产及应用经验,更了解客户的需求,截止目前已和上百家高校研究所和上千家企业合作,目前客户反馈都不错,需要的话,可以多深入了解考察下。
